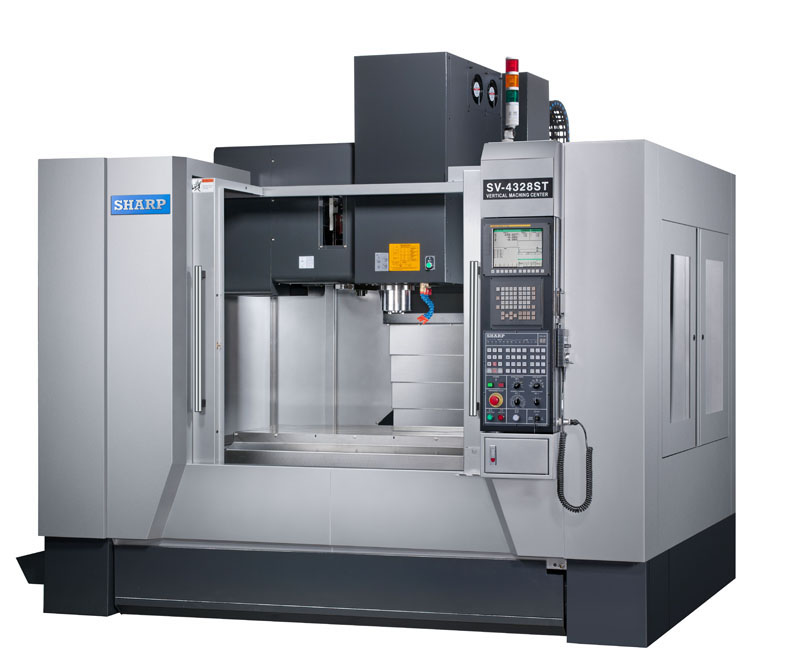

Centro de maquinado vertical de guía cuadrada SV-4328SX

El Centro de maquinado vertical de guía cuadrada SV-4328SX es un diseño de bastidor “C” extremadamente rígido que utiliza formas de caja endurecidas y rectificadas. Todos nuestros componentes estructurales de centros de mecanizado verticales están hechos de nervaduras internas de fundición Meehanite que se extienden a lo largo de cada sección. Cada eje es accionado por un tornillo de bola de doble tuerca de precisión que se centra entre las guías. Todas las superficies de acoplamiento estructural son raspadas a mano con precisión para aumentar la planitud y mejorar la precisión geométrica.



Descripción

  • 43.3 “x 27.5” x 24 de viaje, peso de la máquina más de 15,000 lbs
  • Formas de caja endurecida y rectificada por inducción (X, Y, Z) para la rigidez
  • El hierro fundido meehanita se usa en todos los componentes estructurales. Análisis de elementos finitos
  • (FEA) se utiliza para optimizar la estructura para la rigidez.
  • Un sillín ancho es totalmente compatible con la mesa de trabajo durante todo el viaje.
  • Control de Fanuc Oi-MD
  • Fanuc AC digital AC, motores y accionamientos
  • Husillo cónico CAT-40 con 10,000rpm / 25 hp con enfriador
  • Tornillos con doble tuerca anclados, pretensados ​​y de doble tuerca
  • 20 barras de refrigerante a través de la preparación del husillo



Ver ficha técnica
