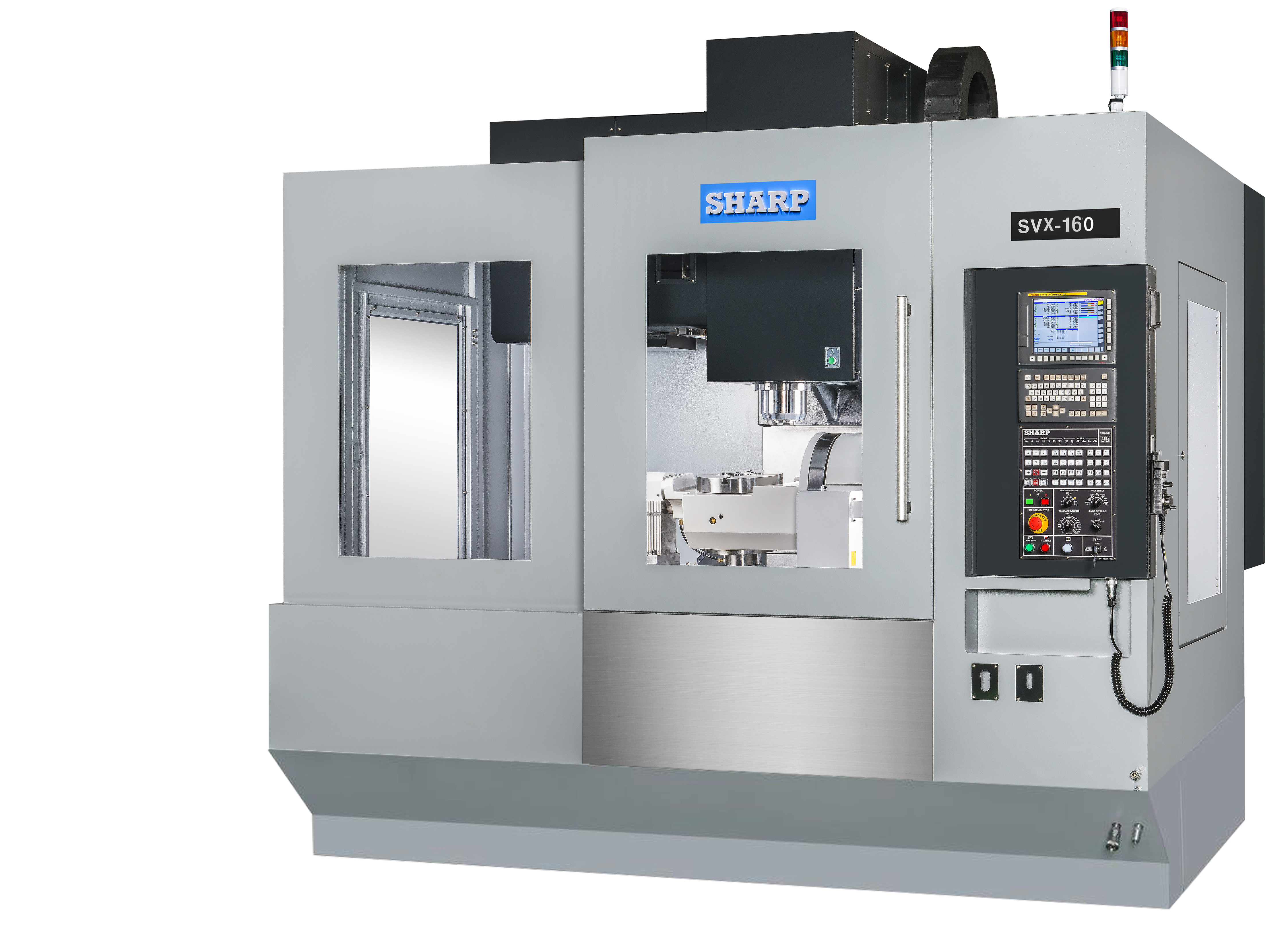

Centro de maquinado vertical de 5 ejes SVX-160

está diseñado para tener una calidad sin igual y superar a todas las otras máquinas en su categoría. El SVX-160 de Sharp permite un mecanizado simultáneo de 5 caras y 5 ejes. A diferencia de los 3 ejes que requieren una configuración separada para cortar diferentes lados de una pieza, la máquina de 5 ejes requiere que la pieza se establezca solo una vez y se gire en una serie de posiciones para mecanizar cada lado sin la necesidad de restablecer la pieza. Todas las piezas fundidas principales del SVX-160 se analizan utilizando el Método de elementos finitos (FEM) para localizar áreas de tensión y deformación, múltiples condiciones de carga por desplazamiento térmico, por gravedad, centrífugo y forzado. El diseño de costillas extensas está definido correctamente para mantener la rigidez en toda la máquina.

Descripción

  • Recorrido de 25.2 “x 17.1” x 23.6 “(X, Y, Z)
  • Mesa de muñón de 6.3 “con recorrido del eje A y C.
  • 12,000 rpm, CAT 40, 15 HP
  • Control Fanuc 31i-B5, también disponible control Heindenhain o Siemens
  • 24 T ATC, tipo de brazo
  • Guías de rodillos cruzados de alta precisión.
Ver ficha técnica
