Descripción

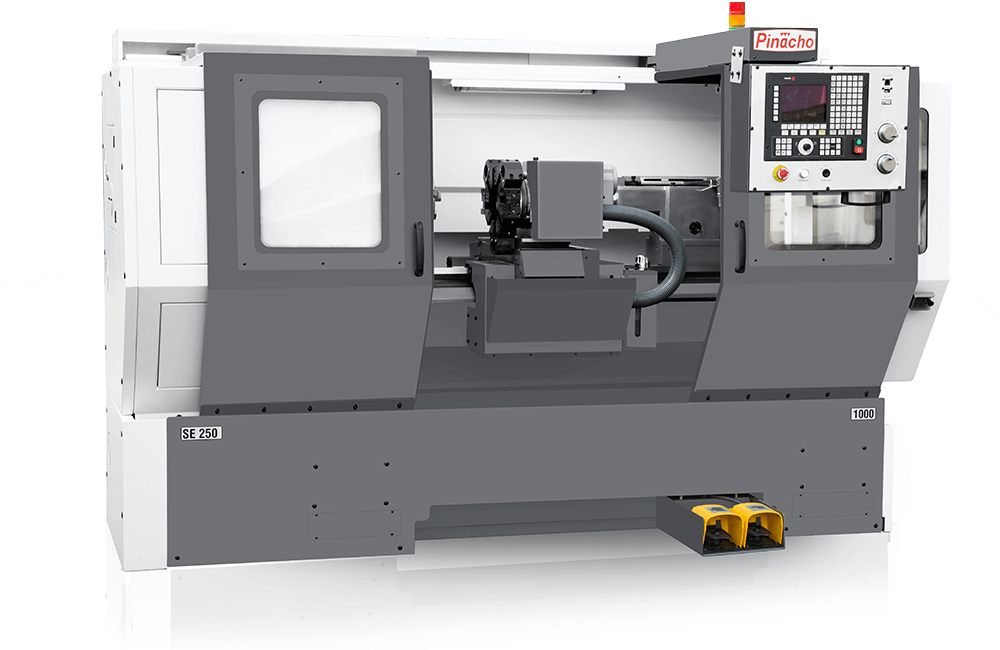

| Modelo |
SE-250 |
|||
| Modelo de bancada |
1000 |
1500 |
||
| Control |
Siemens 808D Advanced / Fagor 8037 TC / Fagor 8055i / FL – TC |
|||
| Distancia entre centros |
mm / in |
1000 / 40 |
1500 / 60 |
|
| Altura de centro |
mm / in |
250 / 10 |
||
| Max. Ø sobre bancada |
mm / in |
502 / 20 |
||
| Max. Ø sobre carro |
mm / in |
475 / 18¾ |
||
| Max. Ø sobre carro transversal |
mm / in |
310 / 12¼ |
||
| Recorrido carro transversal |
mm / in |
235 / 9¼ |
||
| Ancho de bancada |
mm / in |
300 / 11 |
||
| Agujero del eje principal del cabezal |
mm / in |
58 / 2¼ |
105 / 4 |
|
| Nariz del eje principal |
ASA / CAM-LOCK |
A2-6 / D1-6 |
A2-8 / D1-8 |
|
| Cono Morse eje principal |
MT |
4 |
||
| Rangos de velocidad | Rango I |
r.p.m. |
40-310 |
85-200 |
| Rango II |
r.p.m. |
310-840 |
200-465 |
|
| Rango III |
r.p.m. |
840-2300 |
465-1250 |
|
| Avances de trabajo Z, X |
mm/min |
0-5000 |
||
| Z – Husillo bolas, Ø y paso |
mm |
40/10 |
||
| X – Husillo bolas, Ø y paso |
mm |
20/5 |
||
| Contrapunto, Ø caña |
mm / in |
68 / 2½ |
||
| Recorrido de la caña contrapunto |
mm / in |
200 / 7¾ |
||
| Cono morse caña (MT) |
MT |
4 |
||
| Dimensiones de la herramienta |
mm / in |
25×25 / 1×1 |
||
| Repetitividad |
mm |
0.01 |
||
| Precisión |
mm |
0.01 |
||
| Lunetas fijas, capacidades |
mm / in |
10-140 / ½-5½ |
140-300 / 5½-11 |
|
| Luneta móvil, capacidad |
mm / in |
10-100 / ½-4 |
||
| Potencia motor principal |
kW |
5.5 |
||
| Potencia bomba refrigerante |
kW |
0.37 |
||
| Capacidad tanque refrigerante |
L |
67 |
92 |
|
| Longitud total |
mm |
2800 |
3300 |
|
| Anchura total |
mm |
1215 |
||
| Altura total |
mm |
1790 |
||
| Peso de la máquina |
kg |
1620 |
1780 |
|
| Norma de verificación |
DIN 8605 |
|||
